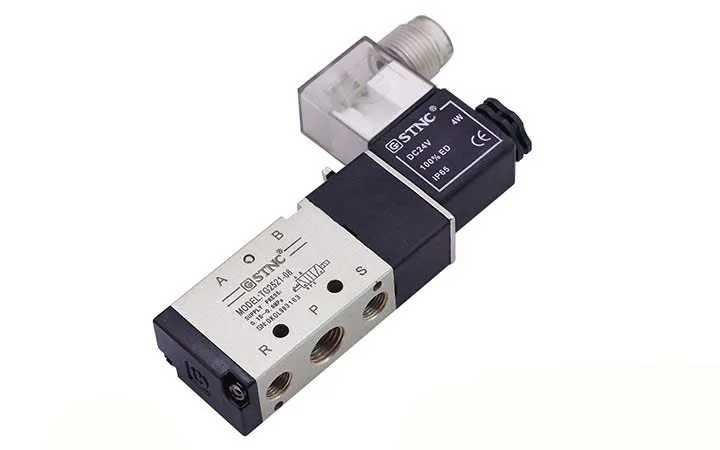

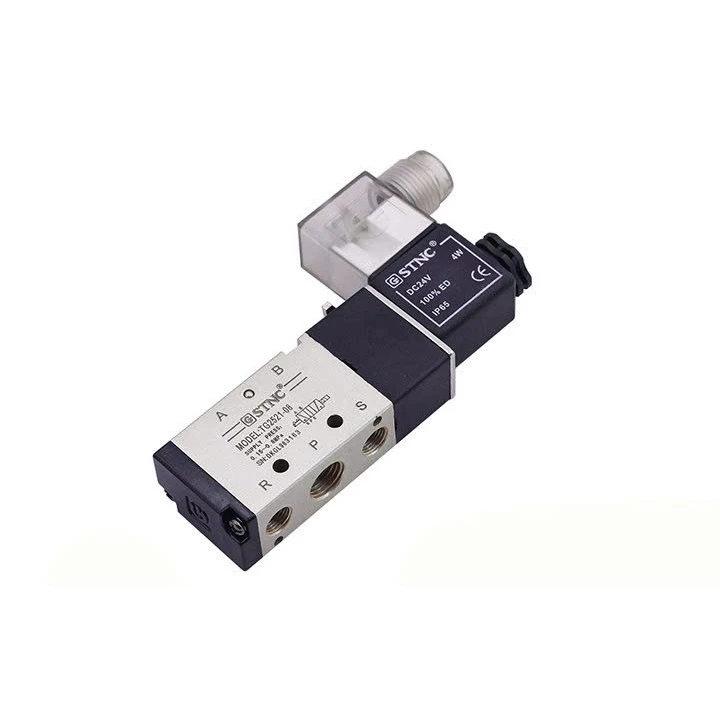

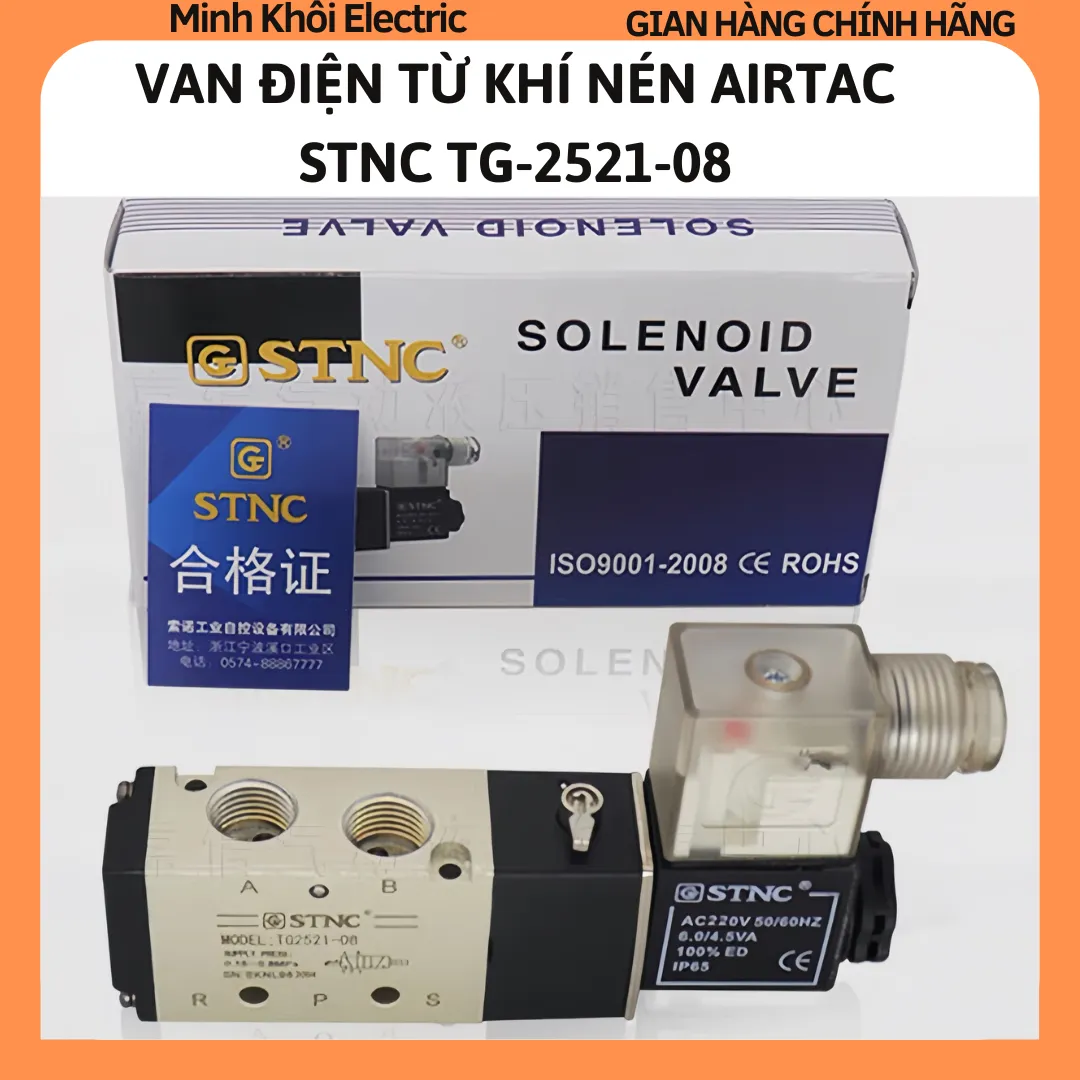

Van điện từ khí nén Airtac STNC TG-2521-08,van từ airtac,van chia khí,van gạt tay,van điều khiển xi lanh khí nén,van khi nén,bộ điều khiển khí nén

Là van điện từ Chính Hãng STNC chất lượng Nhật Bản có tem kiểm định

Chính hãng bảo hành 6 tháng

Ý nghĩa modem :

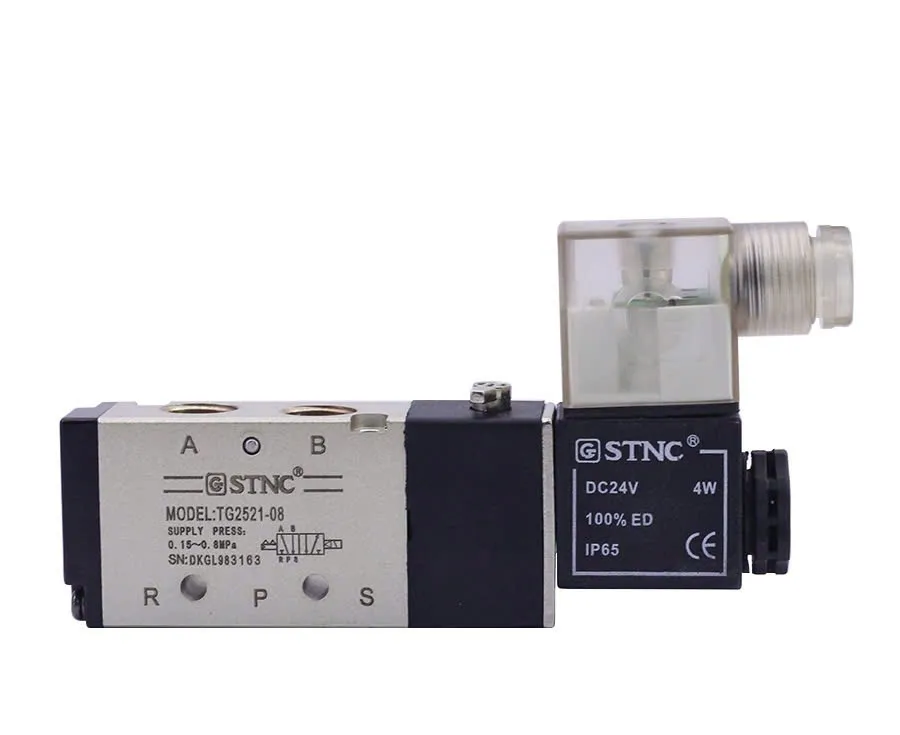

TG 2521-08 DC24V :TG là kí hiệu van theo tiêu chuẩn châu á

:2 là van có 2 vị trí ( vị trí 1 là khi không cấp điện, vị trí 3 là khi cấp điện cho coil điện

:5 là Van Điện Từ Khí Nén 5/2 ( 5 cửa 2 vị trí )

: 2 là chân ren 02 _ 1/4′ _ 14mm

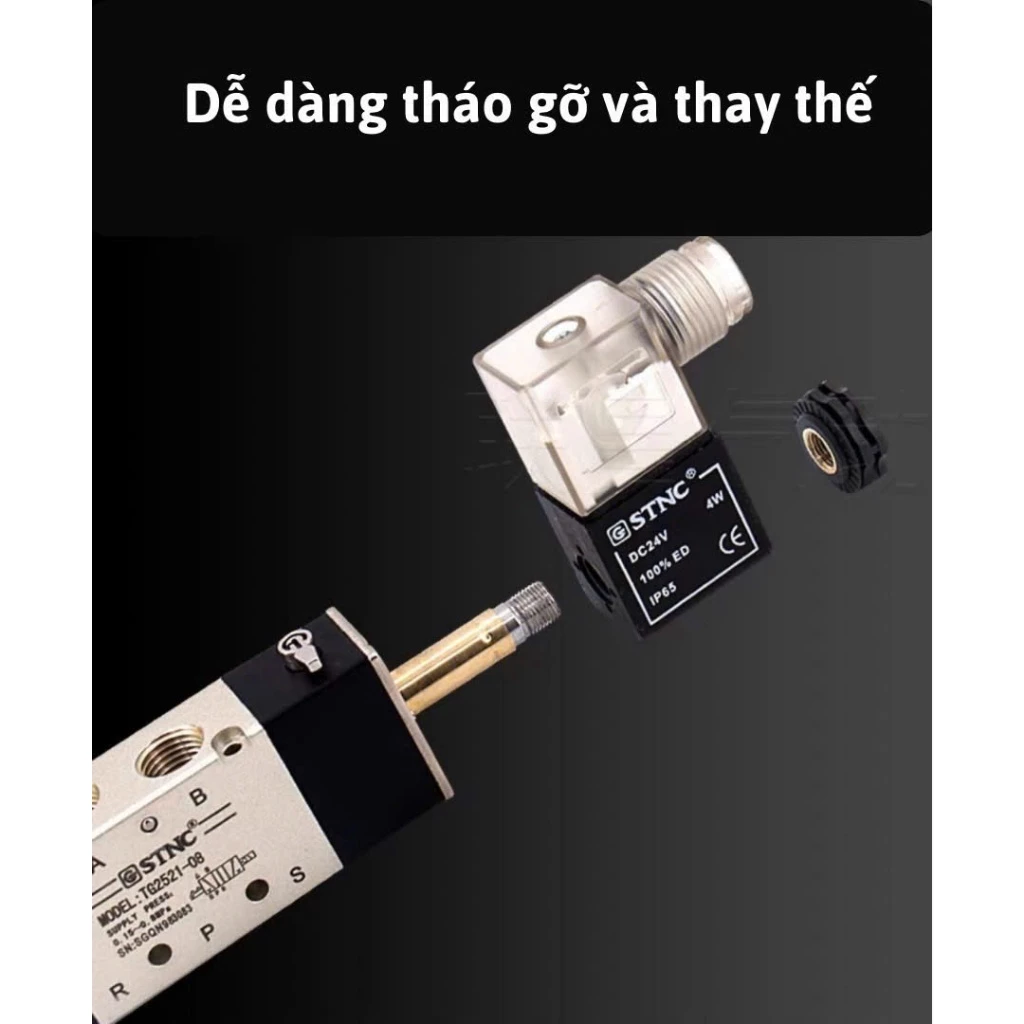

: 1 là van có 1 cuộn coil điện

: 08 là chân ren 1/4 _ 13mm

: DC là dòng điện 1 chiều , 24V là điện áp

TG 2531-10 : 3 là chân ren 03 _ 3/8′ _ 17mm

: 10 cũng là chân ren 3/8 _ 03 _17mm

TG 2541-15 : 4 là chân ren 04 _ 1/2 _ 21mm

: 15 cũng là chân ren 04 _1/2 _ 21mm

TG 2522 : 2 ở cuối là van có 2 coil điện

TG 3522 : 3 là van có 3 vị trí ( 5 cửa 3 vị trí 5/3 )

FG 2521-08 : FG là kí hiệu van làm theo tiêu chuẩn châu âu

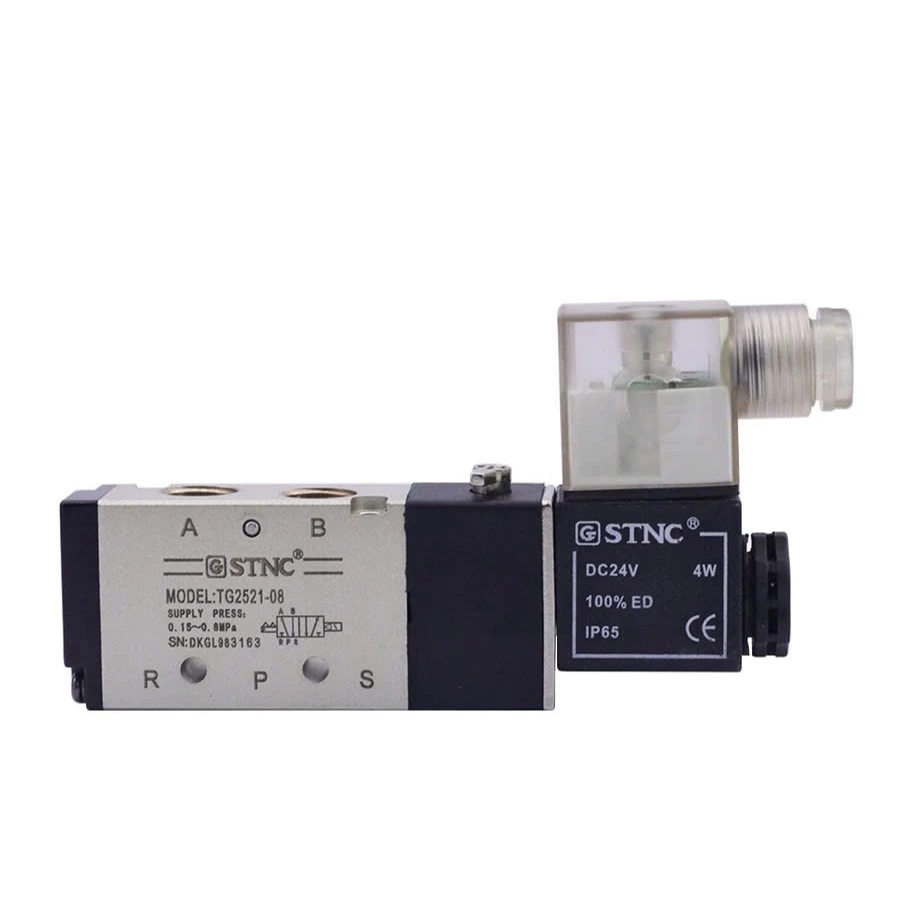

5 cửa gồm có : P cửa cấp khí vào ren 1/4′

: A cấp khí Cho xi lanh ren 1/4′

: B cấp khí cho xi lanh ren 1/4′

: R , S cửa xả khí

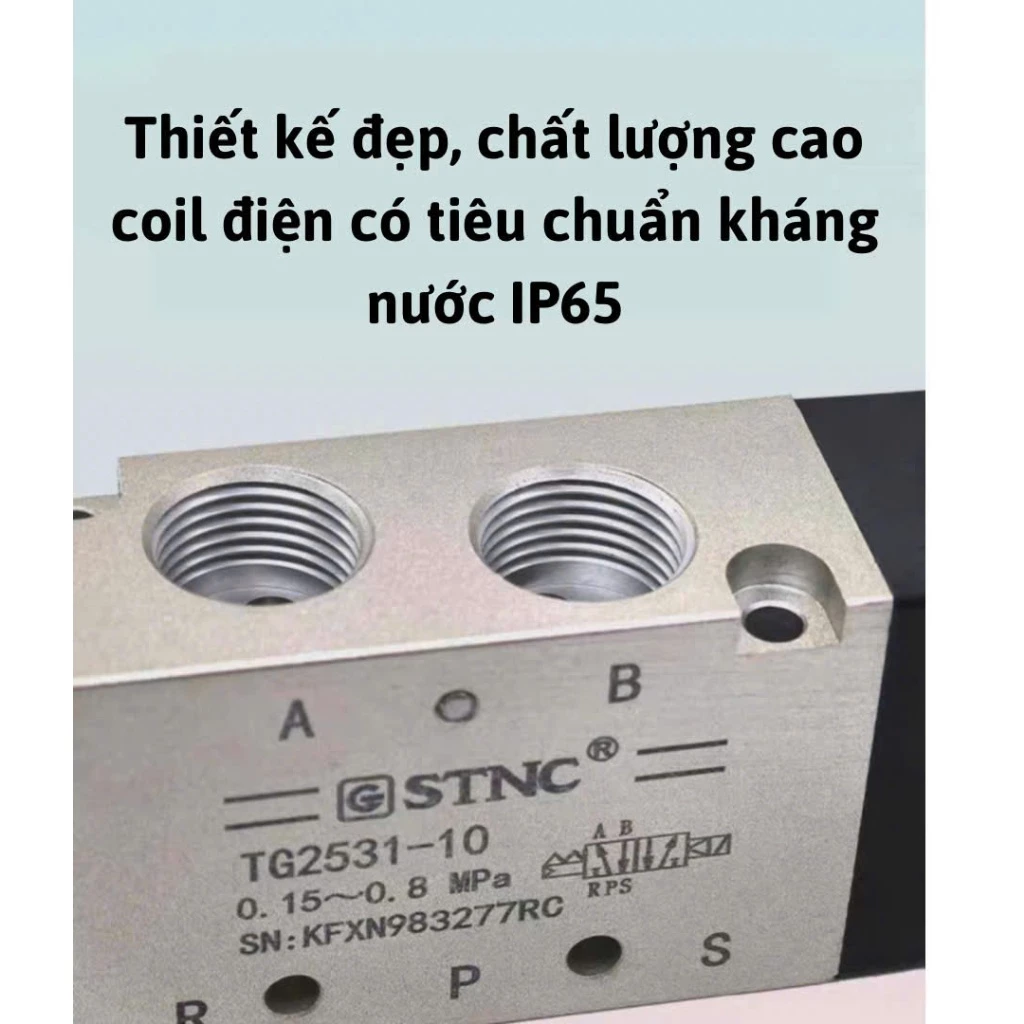

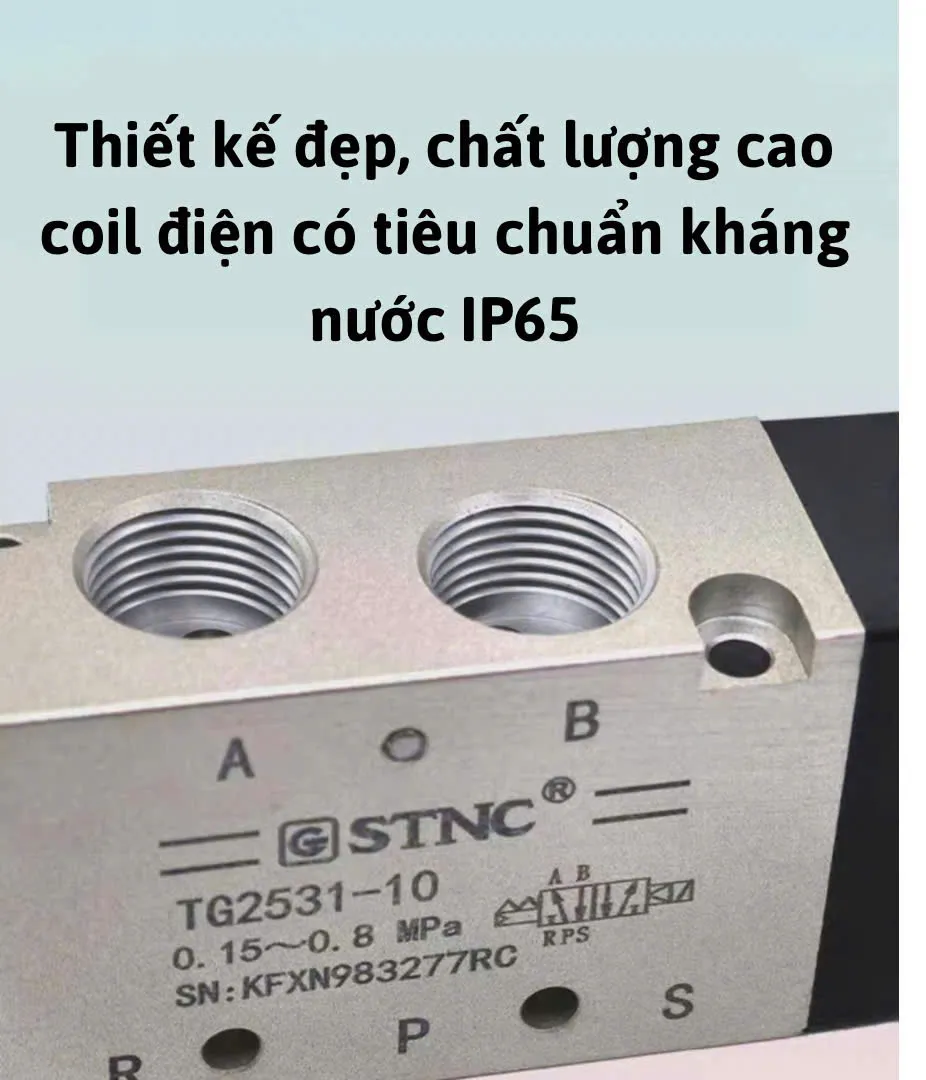

* Một đầu điện IP65 Phích chịu nhiệt :

AC 220V, AC 110V

DC 24V, DC12V

* Nguyên lý hoạt đông:

– Ở trạng thái chưa cấp điện : P- A , B – T

_> Nếu Cấp cửa A với đuôi xi lanh Thì xi lanh đi ra

_> Nếu cấp cửa A với đầu xi lanh thì xi lanh đi về

– Ở Trạng thái cấp điện : P-B, A-T

_> Nếu cấp cửa B với đuôi xi lanh thì xi lanh đi ra

_> Nếu cấp cửa B với đầu xi lanh thì xi lanh đi về

Áp suất hoạt động : 0.15- 0.8 MPA

Nhiệt độ -5 -60 độ C

Chất liệu thép
