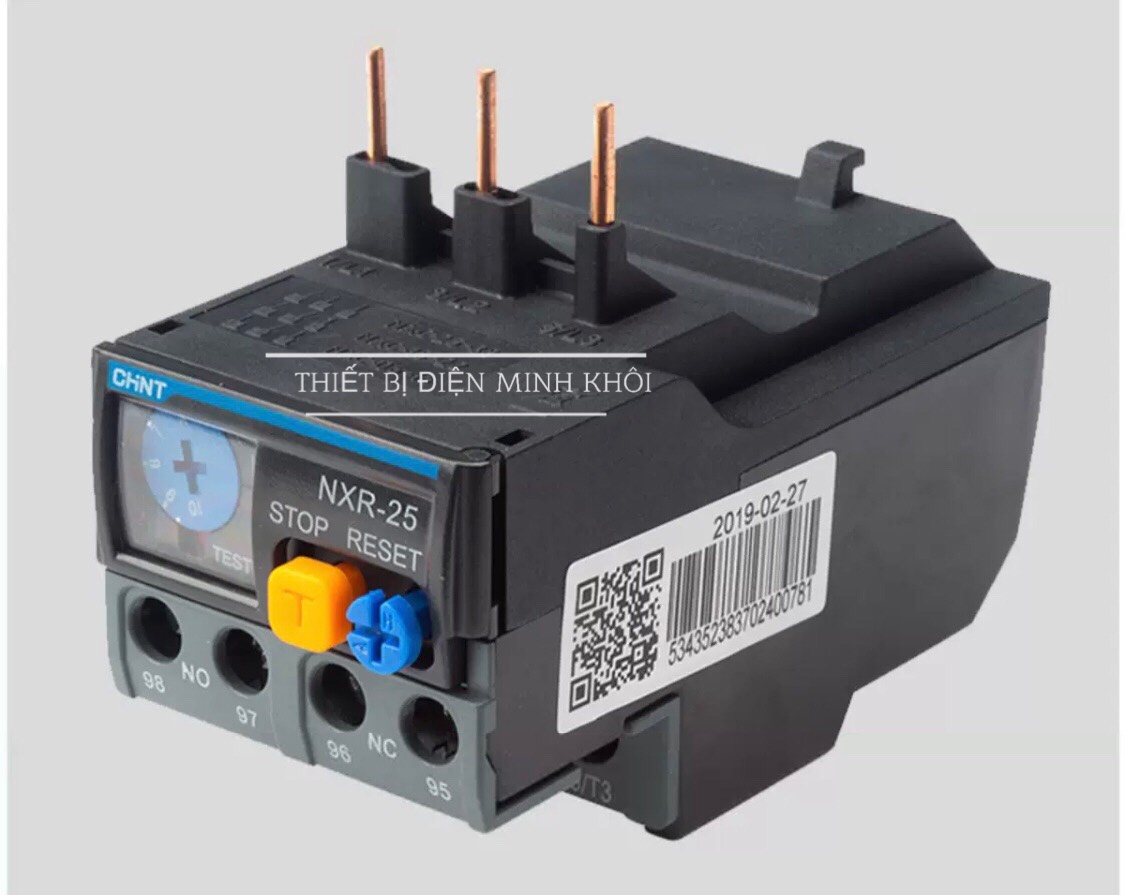

rơ le nhiệt Chint NXR-25,NXR-38 – 12-18A

1. Đặc điểm chung

– Rơle nhiệt NR2 được cấp chứng chỉ: CE

– Sản xuất đạt tiêu chuẩn: IEC/EN 60947-4-1, IEC/EN 60947-5-1

– Dải điện: AC 50/60Hz 690V (0.1~630)A

– Cấu tạo dạng 3 pha lưỡng kim hoặc loại điện tử (NXR-200, NXR-630)

– Tripping class: 10A

– Bảo vệ mất pha

– Một thiết bị để điều chỉnh liên tục của dòng điện thiết lập

– Bù nhiệt

– Có chỉ thị hoạt động

– Có cơ chế kiểm tra

– Có nút Dừng

– Có nút Reset bằng tay và tự động (NXR-200 và NXR-630 chỉ có reset bằng tay)

– 1 tiếp điểm NO và 1 tiếp điểm NC có thể tách rời điện

– Chủng loại lắp đặt:

+ Loại chân cắm trên Contactor : NXR-12, NXR-25, NXR-38, NXR-100

+ Loại độc lập : NXR-200, NXR-630

– Tiêu chuẩn bảo vệ : IP20 ( NXR-12,25,38,100)

– Nhiệt độ hoạt động: -5ºC ~ 40ºC

Ứng dụng:

– Bảo vệ cho động cơ AC khi quá tải và lỗi pha

2. Thông số kỹ thuật Rơle nhiệt NXR-25

– Rơle nhiệt 3 pha lưỡng kim

– Dải dòng bảo vệ: 0.1 ~ 25A

( 0.63-1, 1-1.6, 1.25-2, 1.6-2.5, 2.5-4, 4-6, 5.5-8, 7-10, 9-13, 12-18, 17-25A)

– Lắp cùng Contactor NXC-06 ÷ NXC-38

– Tiếp điểm báo trạng thái: 1NO +1NC
