Dụng cụ kiểm test cáp mạng RJ45, RJ11 chuyên kiểm tra chất lượng dây mạng từ đó giúp chúng ta cải thiện tốc độ đường truyền, đem lại trải nghiệm tốt.

ĐẶC ĐIỂM NỔI BẬT

-Kiểm tra RJ11 , RJ12 , RJ45, Cat 5e , Cat 5 , 10/100 Base -T, AT & T 258 A, TIA-568A/568B

-Phát và nhận để kiểm tra cài đặt cáp hoặc vá cáp

-Phát và nhận thử nghiệm cáp

-Đánh giá kết nối sai, ngắn mạch và hở mạch

-Cực kì dễ hiểu và sử dụng

-Tự động quét hiệu quả cho hệ thống dây điện bỏ lỡ, cáp rối loạn, cởi mở và ngắn mạch

-Kiểm tra Twisted-Pair Straight & Cáp Crossover: RJ-45 & RJ-11

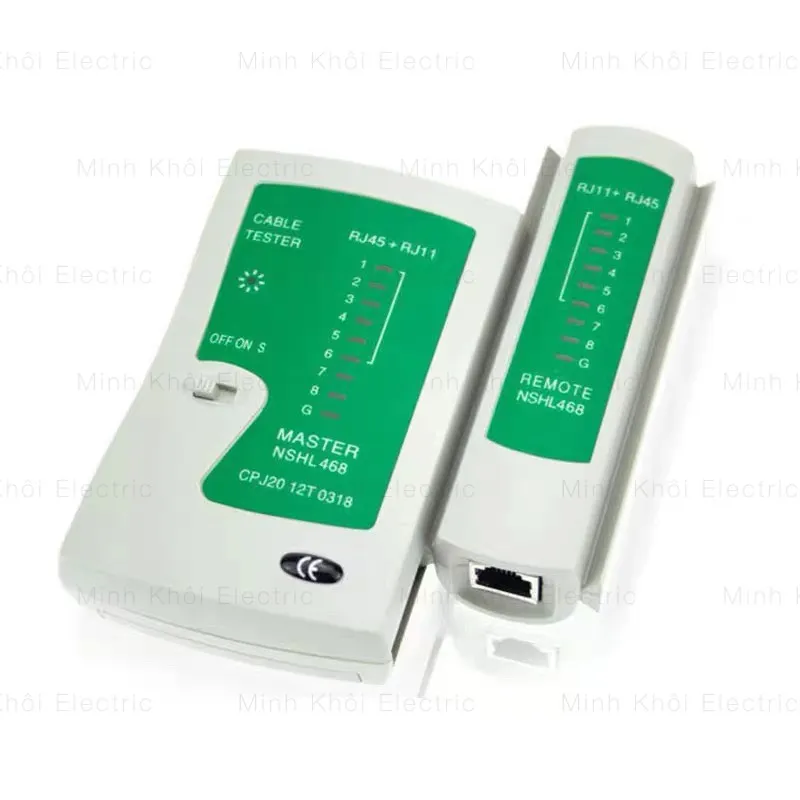

-9 đèn LED để chỉ ra dây có hoạt động đúng hay không

-Bảo vệ chuyển đổi năng lượng tiêu thụ điện năng thấp

-Test cáp tương ứng đôi xoắn 1, 2 , 3, 4 , 5, 6 , 7, 8 và Ground

CHI TIẾT KỸ THUẬT

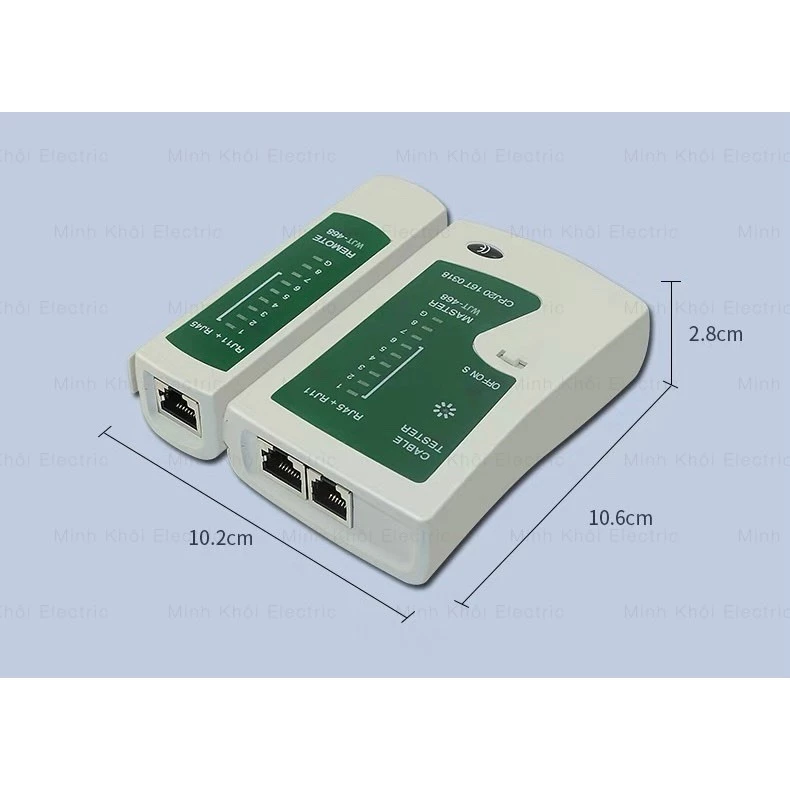

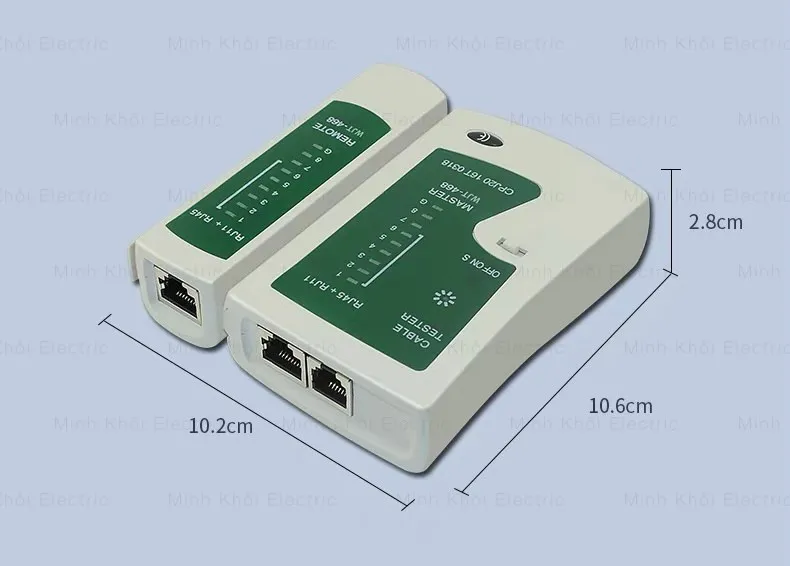

Kích thước: 103x106x28mm

Trọng lượng: 125g

HƯỚNG DẪN SỬ DỤNG

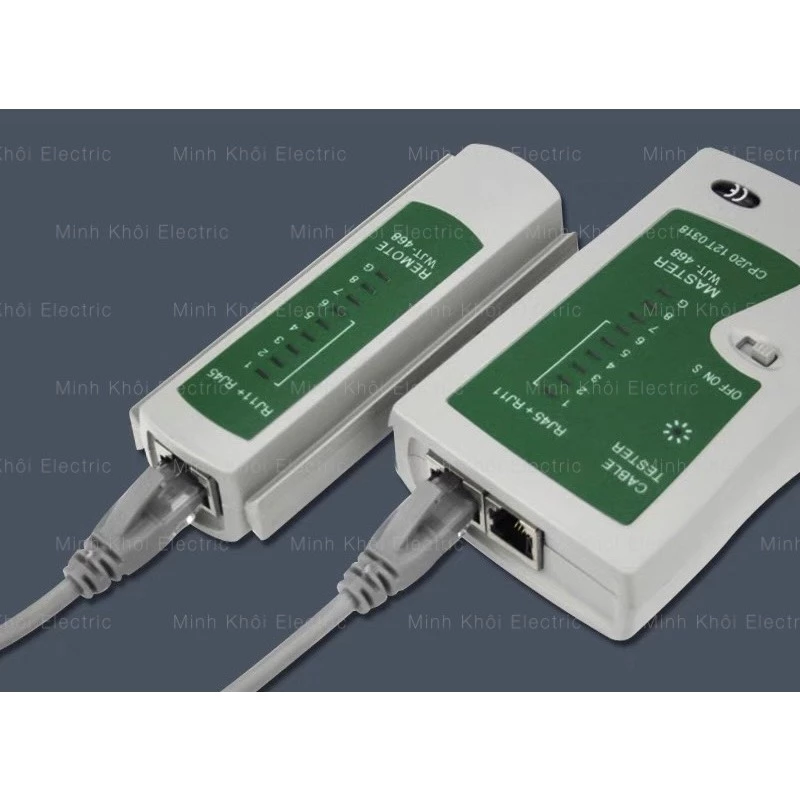

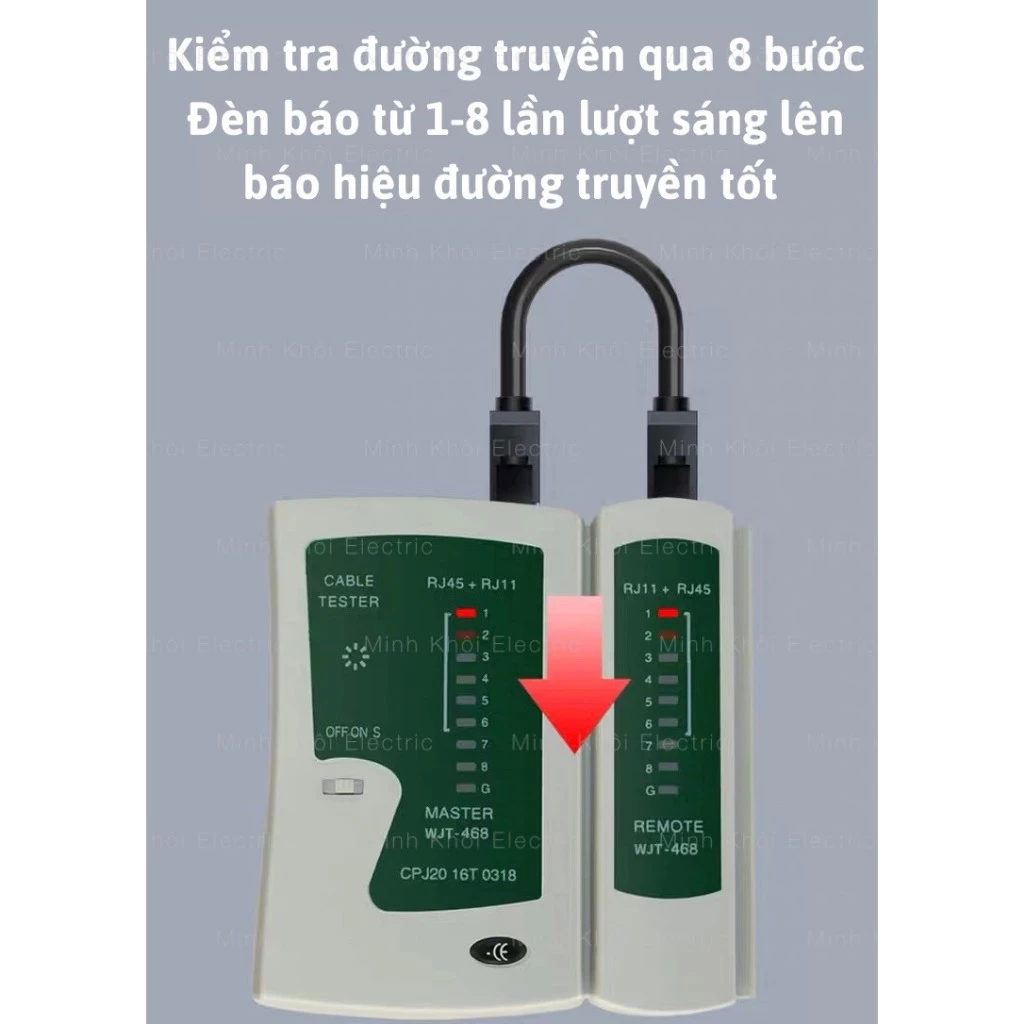

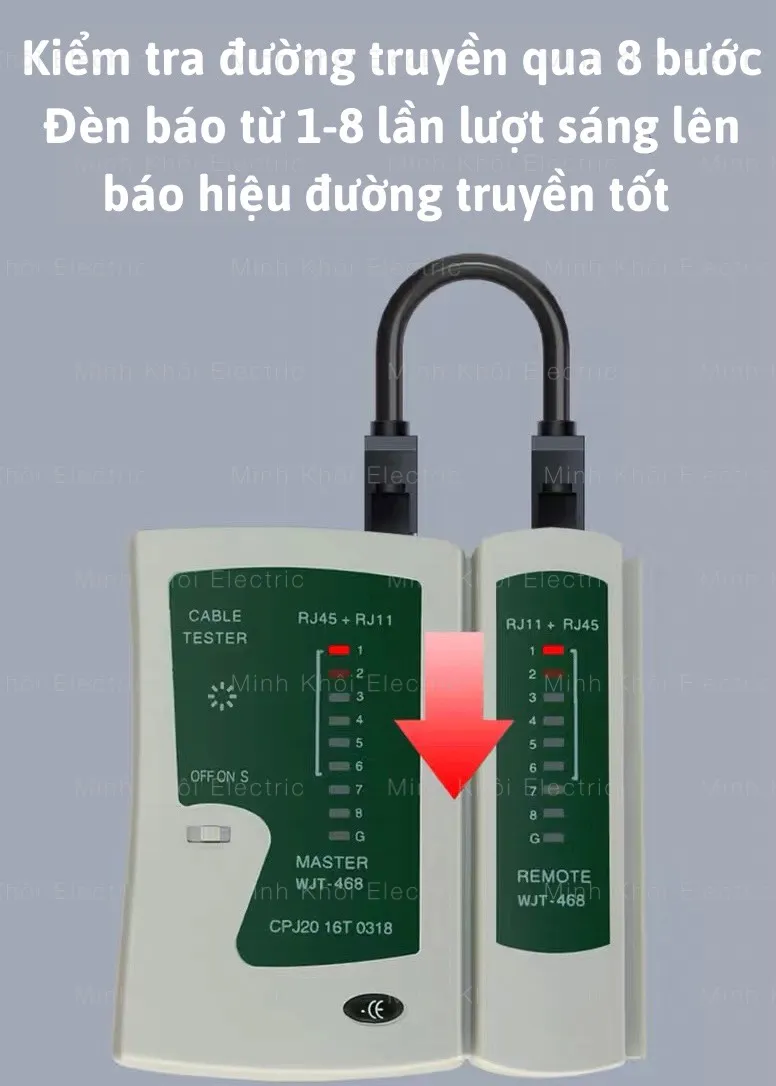

Đưa cáp cần test vào cả Main cable tester và Remote tester. Bật ON, Đèn của Main Cable Tester sẽ sáng lần lượt từ 1 đến G

Nếu là cáp thẳng đèn trên cả main và Remote tester sẽ sáng cùng màu (theo kiểu 1-1,2-2,3-3,4-4,5-5,6-6,7-7,8-8)

Nếu là cáp chéo, đèn trên Main Tester và Remote tester sẽ nháy khác màu nhưng theo cặp (theo kiểu 1-3, 2-6, 3-1, 6-2 …)

Nếu hệ thống dây điện bất thường, nó sẽ được hiển thị như sau:

1. Khi cáp mạng chẳng hạn như đường dây 3 bị ngắt kết nối, người kiểm tra chính Đèn số 3 trên thiết bị đầu cuối kiểm tra từ xa tắt.

2. Khi một số đường dây không khả dụng, một số đường dây sẽ không sáng, khi cáp mạng được kết nối ít hơn 2 đường dây, đèn sẽ không sáng.

3. Khi hai đầu của cáp mạng không theo thứ tự, ví dụ 2, 4 dây không theo thứ tự, màn hình hiển thị như sau: Thiết bị kiểm tra chính không thay đổi: 1-2-3-4-5-6-7-8-G Đầu cuối kiểm tra từ xa: 1- 4-3-2-5-6-7-8-G

4. Khi có 2 điểm ngắn mạch trong cáp mạng, thiết bị thử nghiệm chính sẽ không sáng và hai cáp ngắn mạch ở đầu thử nghiệm từ xa sẽ sáng lên một chút. Khi

ngắn mạch nhiều hơn 3 dây (trong đó có 3 dây) thì đèn của tất cả các số dây bị ngắn mạch đều tắt.

5. Nếu thử nghiệm khung phân phối và mô-đun giá treo tường, cần phải có hai cầu nhảy phù hợp (chẳng hạn như 110P4-RJ45) để dẫn đến thiết bị thử nghiệm.

6. Kiểm tra cáp đồng trục: Nếu cáp tốt, đèn BNC ở hai đầu sẽ nhấp nháy màu xanh lục cùng một lúc.

ĐẶC ĐIỂM CẤU TẠO

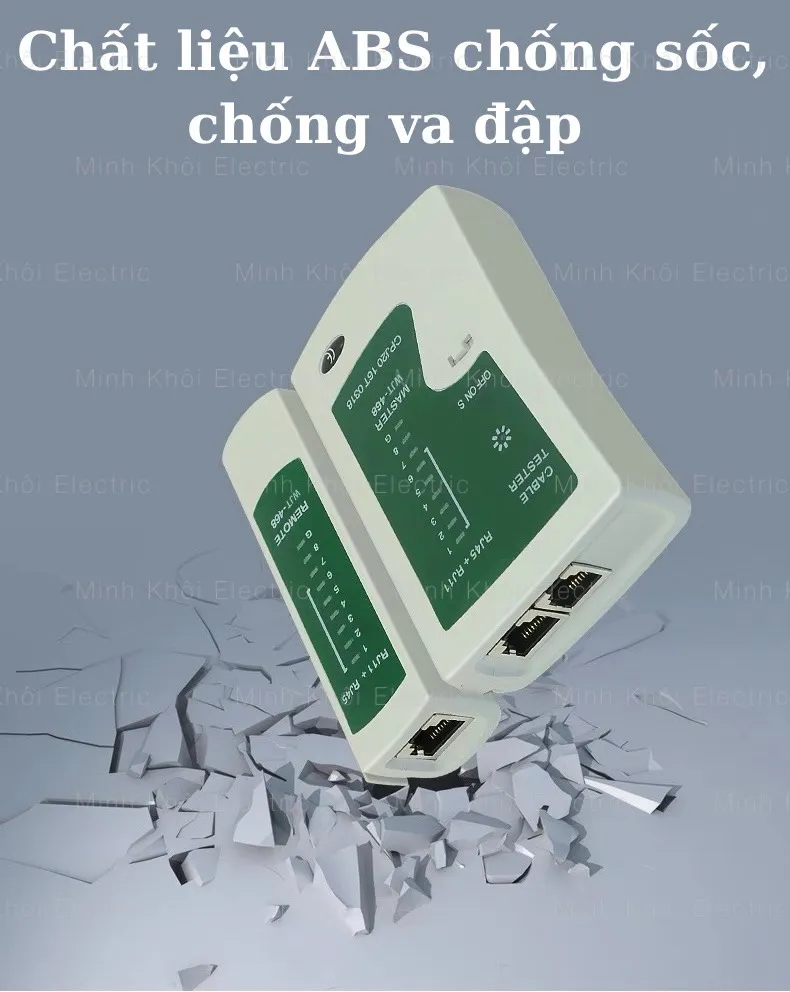

Sản phẩm được thiết kế nhỏ gọn, thuận tiện, hứa hẹn sẽ là phụ kiện không thể thiếu của các kĩ thuật viên chuyên nghiệp

Có các đèn LED nháy theo nhịp của tín hiệu mạng, đảm bảo cho kĩ thuật viên xác định chắc chắn độ chuẩn của dây mạng. Ngoài ra còn có nút ON/OFF dễ sử dụng

Đảm bảo an toàn tuyệt đối
