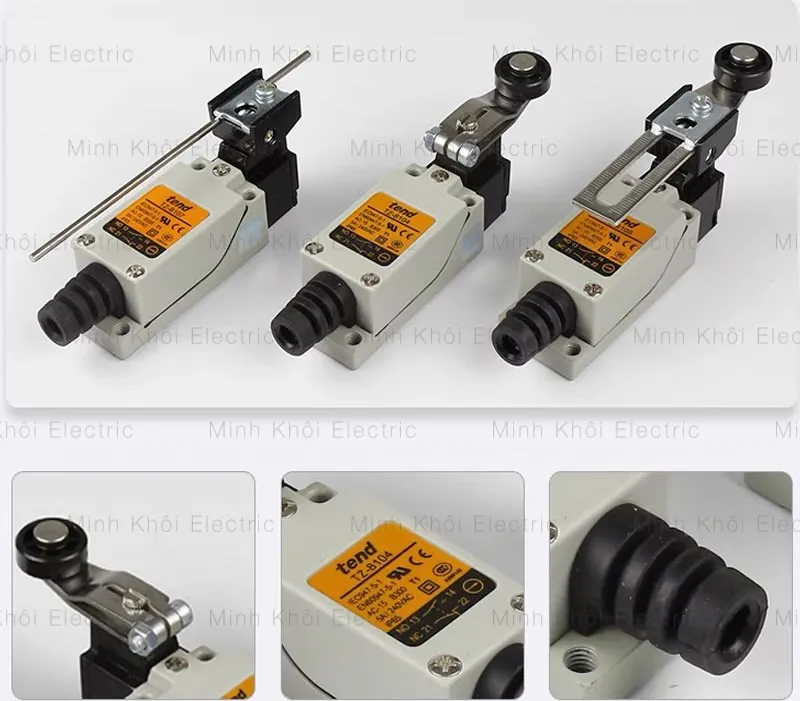

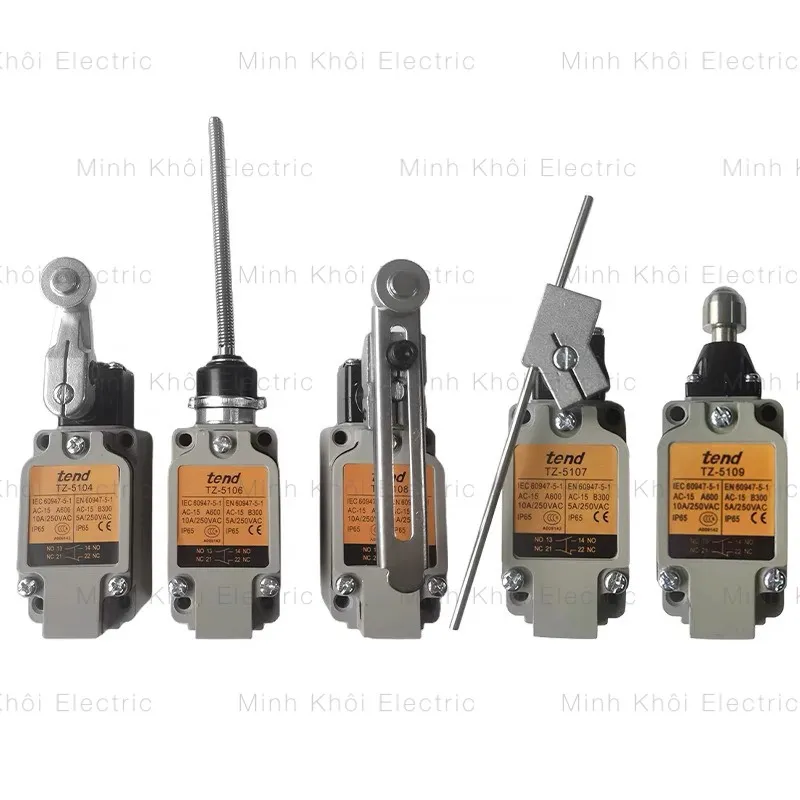

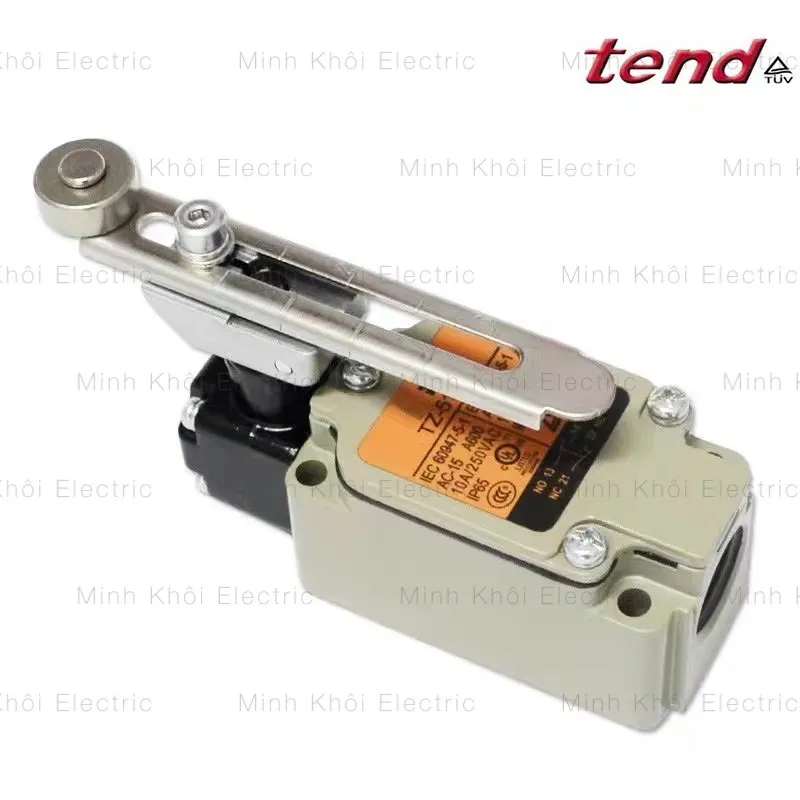

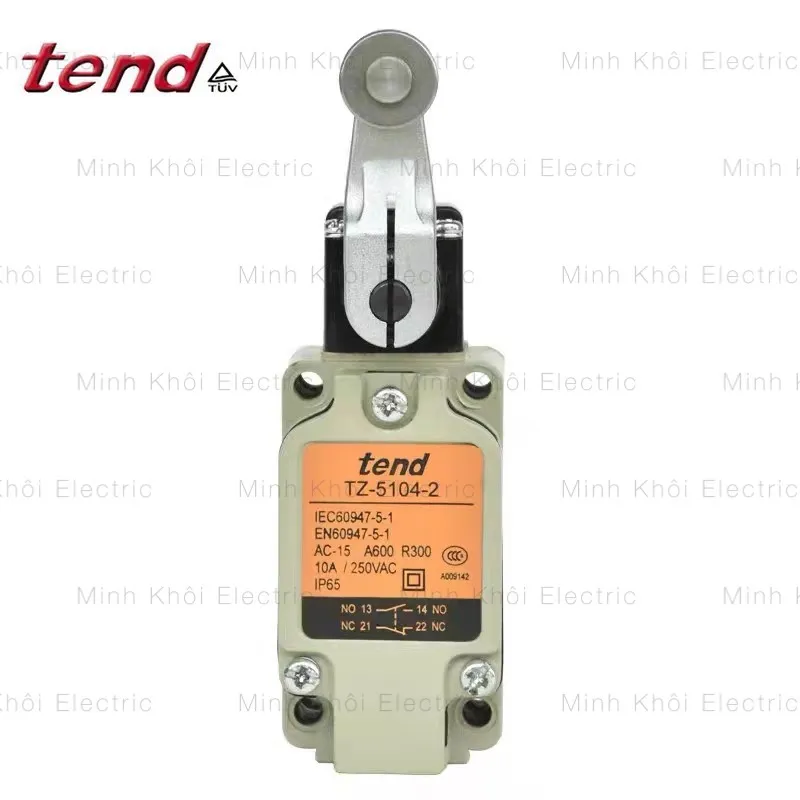

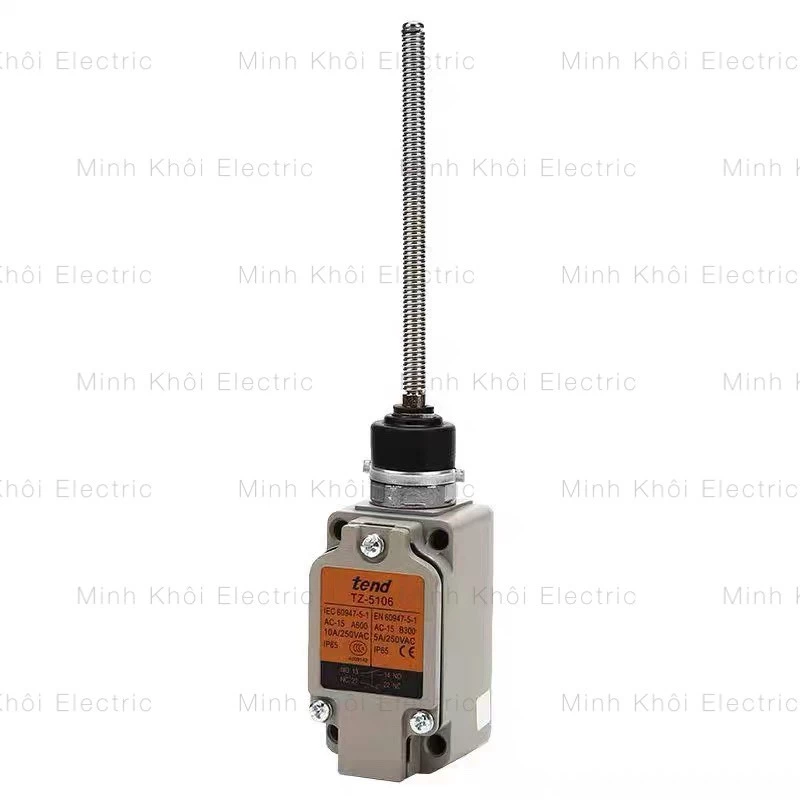

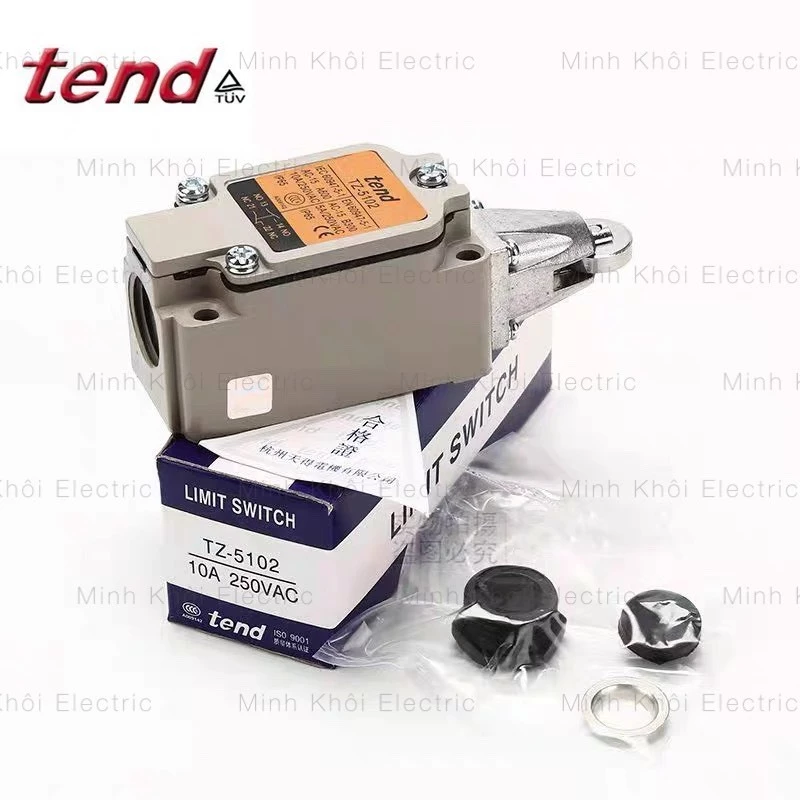

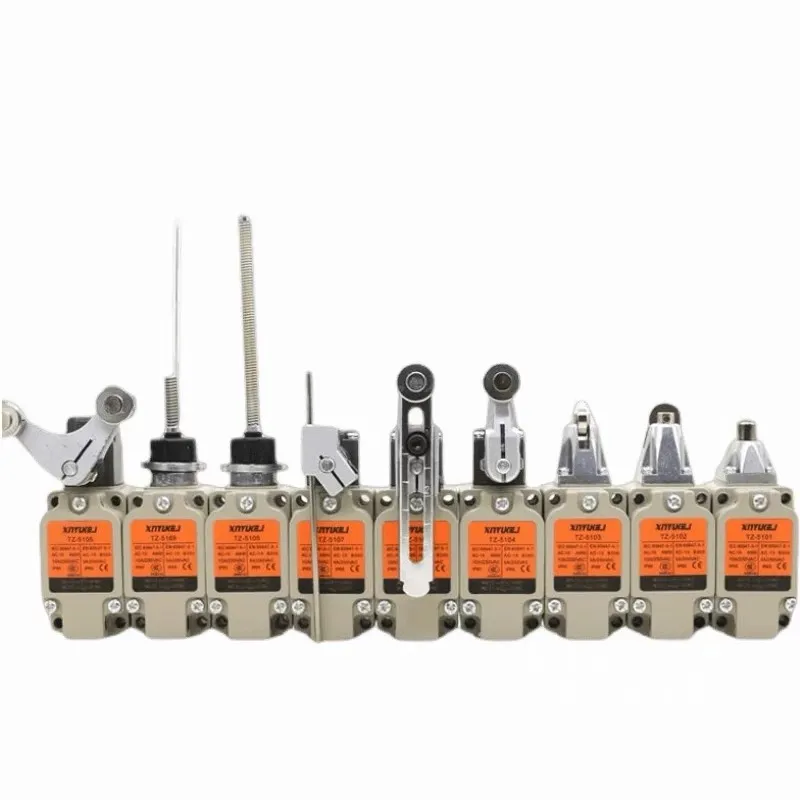

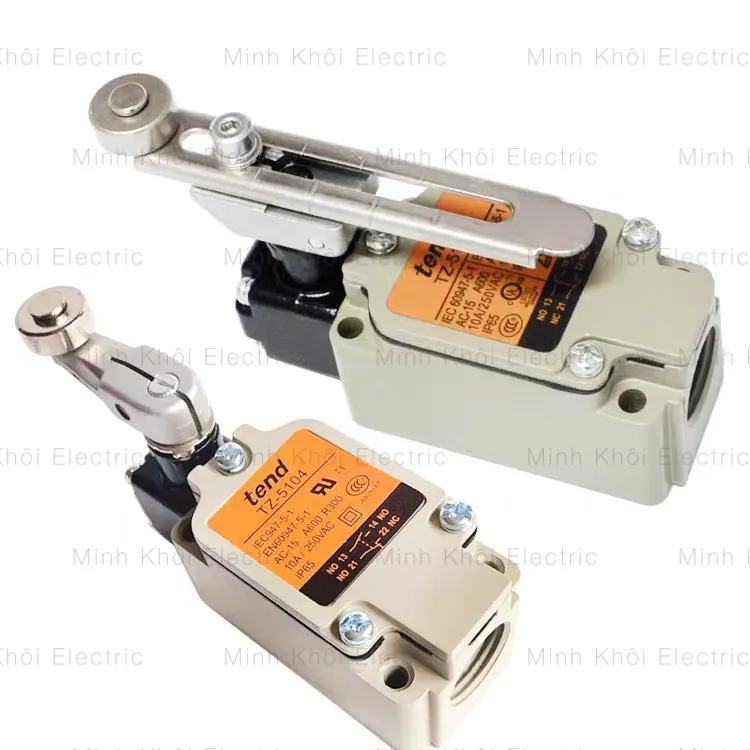

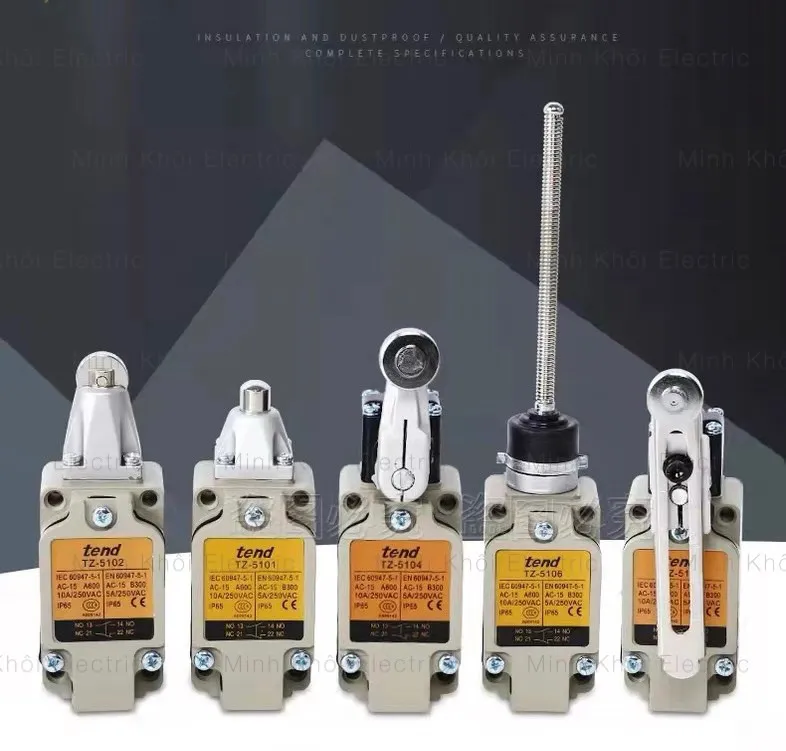

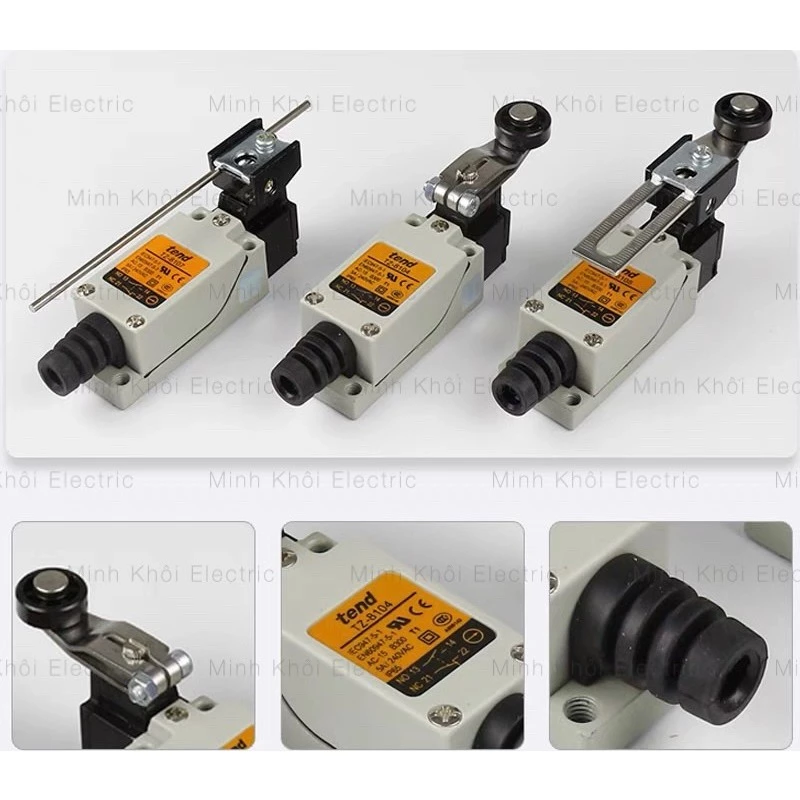

Công tắc hành trình Tend TZ công tắc dạng lò xo TZ,cong tac giới hạn,công tắc giới hạn,công tắc chuyển đổi

Công tắc hành trình là thiết bị chuyển đổi chuyển động cơ thành tín hiệu điện.Tín hiệu của công tắc hành trình phục vụ cho quá trình điều khiển và giám sát.

Nguyên lý công tắc hành trình

Dùng để đóng cắt mạch dùng ở lưới điện hạ áp Nó có tác dụng giống như nút ấn động tác ấn bằng tay được thay thế bằng động tác va chạm của các bộ phận cơ khí, làm cho quá trình chuyển động cơ khí thành tín hiệu điện

Công tắc hành trình kiểu nút nhấn

Trên đế cách điện 1 được lắp các cặp tiếp điểm tĩnh và tiếp điểm động. Vỏ và đầu hành trình đều được làm bằng kim loại nên chịu lực va đập cao. Hành trình của công tắc này đạt 10mm. Khi tác động lên đầu hành trình 6 , trục 3 sẽ bị đẩy xuống dưới làm mở cặp tiếp điểm thường đóng phía trên và cặp tiếp điểm thường mở phía dưới . Khi hết tín hiệu hành trình (không còn lực ấn lên đầu hành trình) lò xo nhả sẽ đưa phần động về vị trí ban đầu. Tiếp điểm động có lò xo tiếp điểm, đảm bảo tiếp xúc điện tốt. Loại công tắc hành trình kiểu này thường đặt ở cuối hành trình

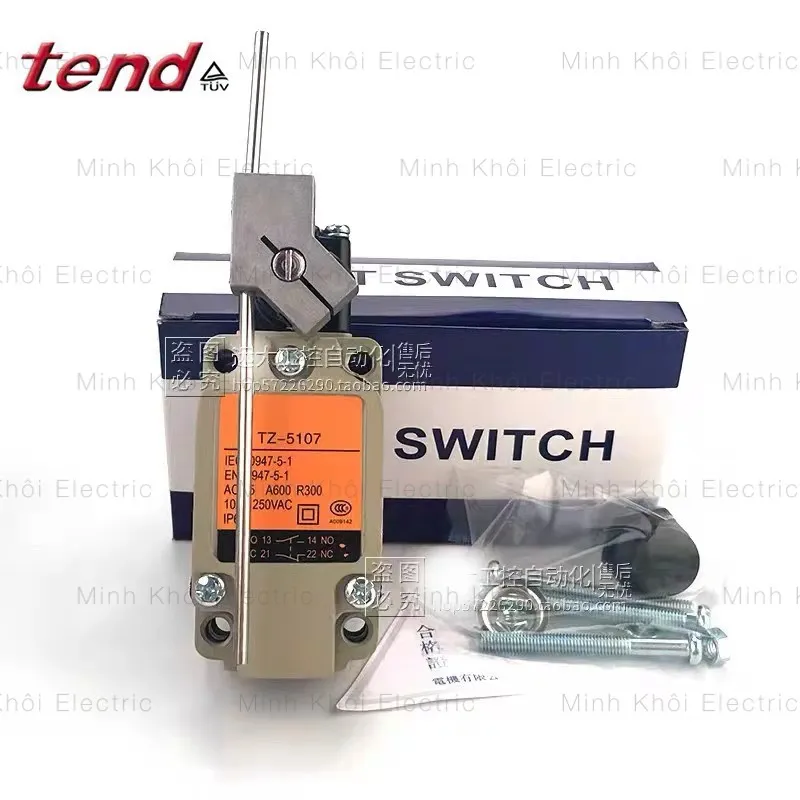

Tên sản phẩm Công tắc hành trình TZ Tend

Điện áp 10A

Dòng điện 250V

Tiếp điểm 1NO – 1NC

Cấp độ bảo vệ IP65

Nhiệt độ hoạt động -5 đến 65 độ C

Trọng lượng 750 gam

Cách điện 25m Ohm

Vật liệu chống điện Tối đa 100MΩ (ở 500 VDC)

Tần số tác động điện cơ 120 Ops/min

Tuổi thọ cơ 10.000.000 Ops/min
